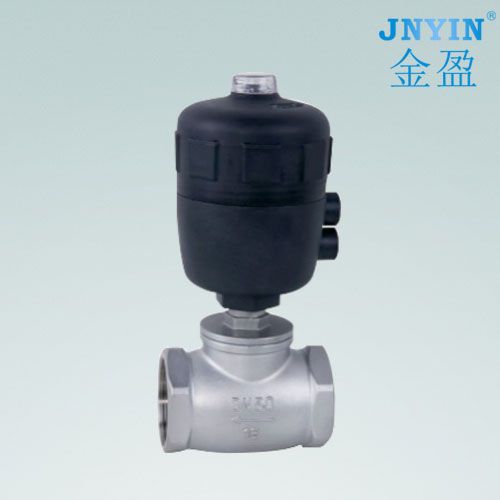

T型氣動角座閥

欄目：技術知識發布時間：2023-09-22

公稱通徑：DN10~100
管道壓力：0~1.6MPa
介質：蒸汽、氣體、液體、粘或腐蝕性流體
介質溫度：-20~+200℃

特點
Q5-T系列二位二通流體控制閥是我公司開發的一種新穎控制閥，該閥啟動壓力低，關閉靈敏度高，密封性能好，不漏水，廣泛應用于食品、紡織、醫藥、工業洗滌設備、化工等行業。

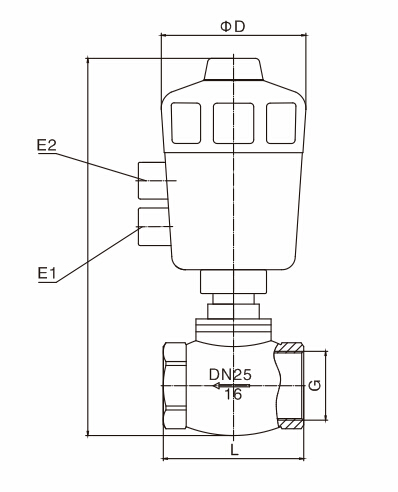

主要外形連接尺寸

閥體材質 Body material	絲口式內孔 Threaded inner boreDN	執行機構尺寸Actuator size ΦD(mm)	閥體長度 Body length L(mm)	Kv值 Value （m3 /n)	最高溫度下管道壓力 Pipe pressure at highest temperature	先導壓力 Pilot pressure	控制壓力 Control pressure	流向 Flow direction
CF8	DN15	Φ50	54	3.9	180°≤16bar	3	2.5-5	閥座下方 Underseat
CF8	DN20	Φ50	63	7.5	180°≤16bar	3	2.5-5	閥座下方 Underseat
CF8	DN25	Φ50	75	17	180°≤16bar	3	2.5-5	閥座下方 Underseat
CF8	DN32	Φ63	85	25	180°≤16bar	3.5	2.5-5	閥座下方 Underseat
CF8	DN40	Φ63	99	40	180°≤16bar	3.5	2.5-5	閥座下方 Underseat
CF8	DN50	Φ63	114	50	180°≤16bar	4	2.5-5	閥座下方 Underseat
CF8	DN65	Φ80	129	65	180°≤16bar	4	2.5-5	閥座下方 Underseat
CF8	DN80	Φ100	200	110	180°≤16bar	4	2.5-5	閥座下方 Underseat
CF8	DN100	Φ100	230	135	180°≤16bar	4	2.5-5	閥座下方 Underseat
