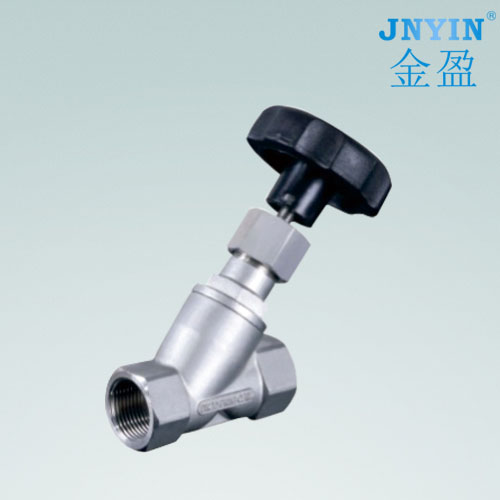

Y型手動角座閥
欄目：技術知識
發布時間：2023-09-15
可調節活塞開度，限制行程，調節閥門流量，適用于所有型號的角座閥，另外在無控制氣源、機械（電磁）故障時還可用來緊急制動。
主要外形連接尺寸
型號 Model | 規格 Specifications D | 執行器Actuator mm | L | A | H | E | H5-L | K5-L | K5-ΦD | F5-L |
DN10 | 3/8" | Φ50 | 68 | 165 | 120 | 64 | - | 120 | 50.5 | - |
DN15 | 1/2" | Φ50 | 85 | 172 | 137 | 64 | 120 | 120 | 50.5 | 120 |
DN20 | 3/4" | Φ50 | 95 | 178 | 145 | 64 | 130 | 140 | 50.5 | 130 |
DN25 | 1" | Φ50 | 100 | 210 | 165 | 64 | 140 | 160 | 50.5 | 140 |
DN32 | 1-1/4" | Φ63 | 118 | 220 | 180 | 80 | 150 | 175 | 50.5 | 150 |
DN40 | 1-1/2" | Φ63 | 125 | 228 | 190 | 80 | 180 | 190 | 64.0 | 180 |
DN50 | 2" | Φ80 | 145 | 268 | 245 | 100 | 195 | 210 | 77.5 | 195 |
DN65 | 2-1/2" | Φ80 | 185 | 282 | 300 | 100 | 230 | 225 | 77.5 | 230 |
DN80 | 3" | Φ100 | 210 | 368 | 340 | 126 | 250 | 255 | 91.0 | 250 |
DN100 | 4" | Φ125 | 235 | 420 | 395 | 156 | 280 | 280 | 119 | 280 |
