電動PVC球閥
電動PVC球閥
產品型號：Q911F-16S
公稱通徑：DN15-DN100
公稱壓力：PN1.6、2.5、4.0、6.4MPa
環(huán)境溫度：-10℃~80℃
閥體材質：UPVC
適用介質：水，油，弱酸堿等
公稱通徑：DN15-DN100
公稱壓力：PN1.6、2.5、4.0、6.4MPa
環(huán)境溫度：-10℃~80℃
閥體材質：UPVC
適用介質：水，油，弱酸堿等
分享到：
主要性能參數
型號 Type number |
Q911F-16S | 密封材料 Sealing material |
UPVC |
公稱通徑 Nominal diameter |
DN15-DN100 |
泄露量 Leak amount | 零泄露(符合ANSIB16.5級標準) Zero leakage (ANSIB16.5 level standard) |
動作范圍 Range of motion |
0~90°±5° |
閥體材質 Body material |
UPVC |
環(huán)境溫度 Ambient temperature |
-10℃~80℃ | 公稱壓力 Nominal pressure |
PN1.0/1.6MPa |
電源 Power supply |
AC110V/AC220V和380V/DC24V | 適用介質 Applicable medium | 水，油，弱酸堿等 Water, oil, weak acid base, etc |

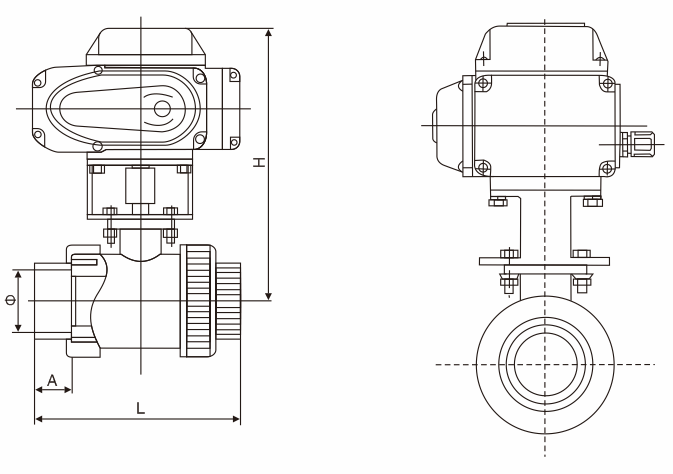

主要外形連接尺寸
規(guī)格 Specifications(mm) | 配置 Configuration | Φ | A | L | H |
DN25 | JM-05 | 32 | 21.5 | 121 | 207 |
DN32 | JM-05 | 40 | 26.5 | 137 | 211 |
DN40 | JM-05 | 50 | 31 | 161 | 242 |
DN50 | JM-05 | 63 | 37.5 | 195 | 289 |
DN65 | JM-05 | 75 | 43.5 | 226 | 315 |
DN80 | JM-15 | 90 | 51 | 289 | 344 |
DN100 | JM-15 | 110 | 61 | 342 | 376 |
