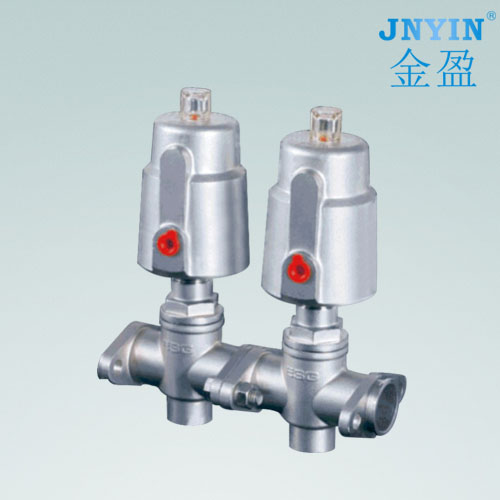

氣控連體閥
管道壓力：0-1.6MPa
控制壓力：0.3-0.8MPa
控制介質：中性氣體或空氣
技術參數
管道壓力 Fluid pressure | 0-1.6MPa |
控制壓力 Control Pressure | 0.3-0.8MPa |

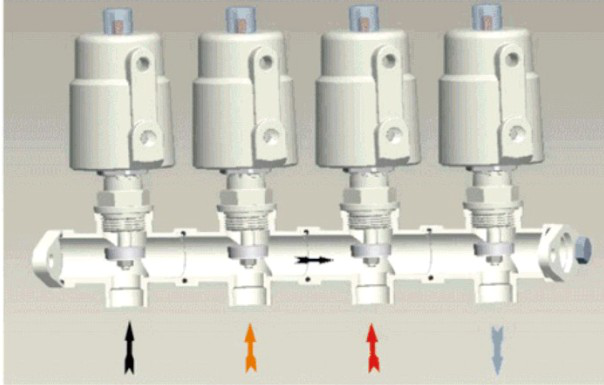

閥門特點 Advantages | 閥門閥體結構采用三通連接方式，可實現快速 的整齊排管，外形輕巧，結構緊湊，性能優良?；炝稀⑦B接方便 3-Way body; Assembly easily and save space; Best choice for fluid mixing |
控制介質 Control Fluid | 中性氣體或空氣 Neutral gas,Air |
密封材料 Seals Material | PTFE |
適用介質 Applicable Fluid | 水、油、氣、等介質 Water,Oil,Air and other liquid |
介質溫度 Fluid Temperature | -10℃~+180℃ 25℃~220℃ |
環境溫度 Ambient Temperature | -10℃~+80℃ |
連接形式 Connection Type | 法蘭式 Flanged |
控制形式 Control Type | 單作用常閉，雙作用常閉，雙作用自由態 Normally closed,Double acting with spring,Double acting |

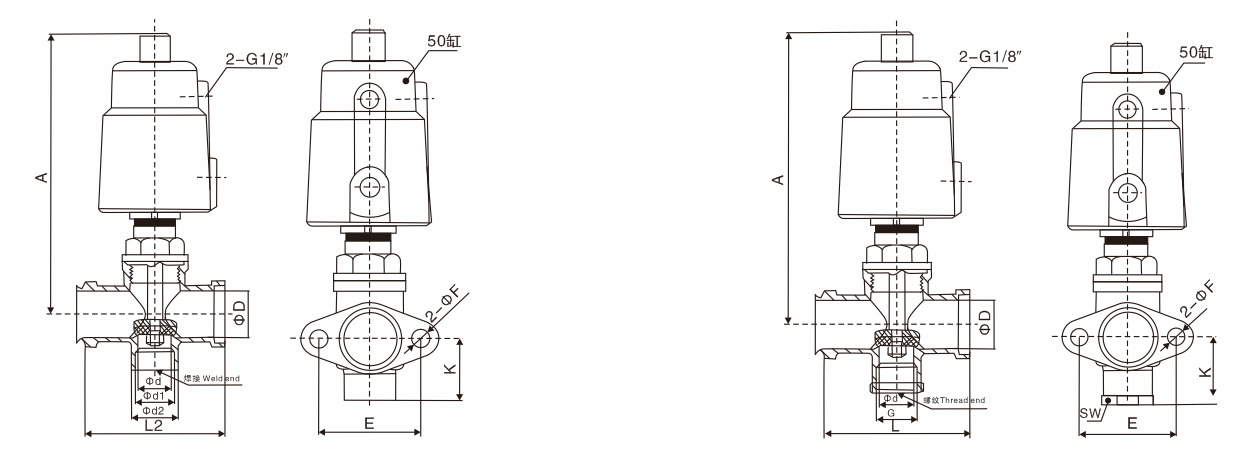

主要外形連接尺寸
焊接
規格Size | A | K | L | D | d | d1 | d2 | ΦE | 2-ΦF | 流量值 Kv(m3/h) | 重量(Kg) weight |
DN20 | 153 | 30 | 76 | 25 | 18 | 21 | 25 | 50 | 8.5 | 8.1 | 1.2 |
DN25 | 153 | 36 | 90 | 32 | 24 | 27 | 32 | 57 | 8.5 | 14.8 | 1.6 |
螺紋
規格 Size | A | K | L | D | d | G | SW | ΦE | 2-ΦF | 流量值 Kv(m3/h) | 重量(Kg) weight |
DN15 | 153 | 35 | 76 | 25 | 18 | 1/2" | 27 | 50 | 8.5 | 8.1 | 1.2 |
DN25 | 153 | 46 | 90 | 32 | 24 | 1" | 39 | 57 | 8.5 | 14.8 | 1.6 |
